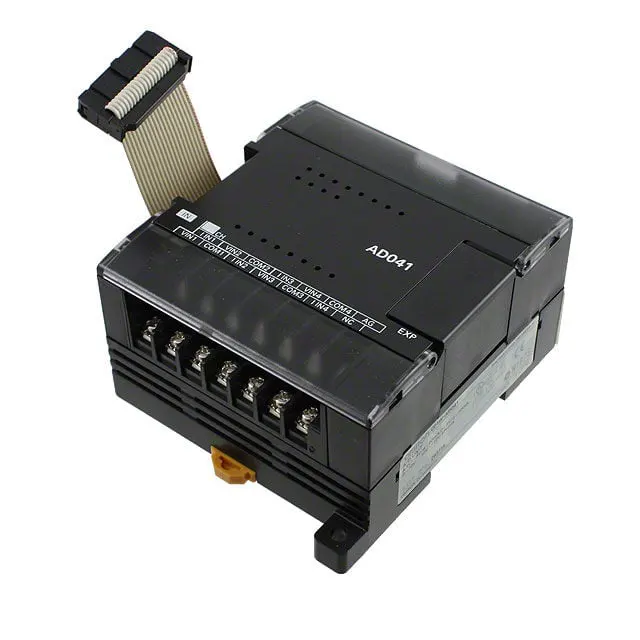

ออมรอน CP1W-AD041

Omron CP1W-AD041 เป็นโมดูลขยายอินพุตอนาล็อก 4 ช่องที่เข้าคู่กับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ซีรีส์ CP1E โดยเฉพาะ สามารถแปลงสัญญาณปัจจุบัน 4-20mA ภายนอกหรือสัญญาณอะนาล็อกแรงดันไฟฟ้า 0-10V เป็นสัญญาณดิจิตอลที่ PLC สามารถรับรู้ได้ เพื่อให้ระบบควบคุมสามารถรวบรวมและประมวลผลพารามิเตอร์ทางกายภาพที่เปลี่ยนแปลงอย่างต่อเนื่อง

แต่ละช่องรองรับการตั้งค่าช่วงสัญญาณอิสระ ซึ่งสามารถปรับให้เข้ากับเซ็นเซอร์ประเภทต่างๆ และสภาพการทำงานในสถานที่ได้อย่างยืดหยุ่น เทคโนโลยีการผลิตดั้งเดิมของ Omron รับประกันความเสถียรของโมดูลในการทำงานต่อเนื่องในระยะยาว และขนาดกะทัดรัดจะไม่กินพื้นที่ในการติดตั้งเพิ่มเติมในตู้ไฟฟ้า

ข้อมูลจำเพาะทางเทคนิคหลัก

· จำนวนช่องสัญญาณเข้า:ช่องอินพุตอะนาล็อกแยก 4 ช่อง

· ประเภทสัญญาณที่รองรับ:แรงดันไฟฟ้า 0-10V DC, กระแสไฟ DC 4-20mA

· ปณิธาน:1/4000 (เต็มสเกล)

· ความเร็วในการแปลง:150μs ต่อช่อง

· ความแม่นยำ:±0.3% เต็มสเกล (อุณหภูมิแวดล้อม 25°C)

· แหล่งจ่ายไฟ:ขับเคลื่อนโดยโฮสต์ CP1E PLC ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก

· วิธีการติดตั้ง:เข้ากันได้กับการติดตั้งราง DIN ของ Omron สามารถติดตั้งได้โดยตรงบนบัสขยาย CP1E

· อุณหภูมิสภาพแวดล้อมการทำงาน:0°C ถึง 55°C, อุณหภูมิการจัดเก็บ: -20°C ถึง 75°C

· ความชื้น:5% ถึง 95% RH (ไม่มีการควบแน่น)

การเปรียบเทียบโมดูลอินพุตอนาล็อก Omron ที่คล้ายกัน

Omron นำเสนอข้อมูลจำเพาะที่แตกต่างกันของโมดูลส่วนขยายแอนะล็อกสำหรับ PLC ซีรีส์ CP เพื่อความสะดวกของลูกค้าในการเลือกผลิตภัณฑ์ที่เหมาะสม เราได้จัดเรียงพารามิเตอร์หลักของรุ่นทั่วไปหลายรุ่นเพื่อเปรียบเทียบดังนี้:

จากผลการเปรียบเทียบจะเห็นได้ว่า CP1W-AD041 มีข้อได้เปรียบด้านต้นทุนที่ชัดเจนกว่าเมื่อคุณต้องการรวบรวมสัญญาณอะนาล็อก 3-4 ตัวบนแพลตฟอร์ม CP1E

เมื่อเปรียบเทียบกับ CP1W-AD021 แบบ 2 แชนเนล ต้นทุนยูนิตแชนเนลของ CP1W-AD041 จะลดลงประมาณ 15% ซึ่งเหมาะสำหรับการใช้งานระบบควบคุมขนาดกลางมากกว่า

ต่างจากโมดูลความแม่นยำสูงในซีรีส์ CJ ตรงที่ CP1W-AD041 อยู่ในตำแหน่งสำหรับการควบคุมทางอุตสาหกรรมทั่วไป และความแม่นยำของโมดูลนี้สามารถตอบสนองความต้องการการตรวจจับส่วนใหญ่ของอุตสาหกรรมเบา บรรจุภัณฑ์ การบำบัดน้ำ และอุตสาหกรรมอื่นๆ ได้อย่างเต็มที่ โดยมีราคาเพียง 1/3 ของโมดูลระดับไฮเอนด์

โซลูชั่นการจับคู่ที่แนะนำ

1. จับคู่กับโฮสต์ PLC

CP1W-AD041 ได้รับการพัฒนาเป็นพิเศษสำหรับ PLC ซีรีส์ Omron CP1E ซึ่งสามารถขยายได้โดยตรงบนโฮสต์ซีรีส์ CP1E N, ซีรีส์ E และซีรีส์ S

โฮสต์ CP1E หนึ่งตัวสามารถเชื่อมต่อโมดูลส่วนขยาย CP1W ได้สูงสุด 3 โมดูล รวมถึง CP1W-AD041 กล่าวคือ สามารถขยายช่องอินพุตอะนาล็อกได้สูงสุด 12 ช่อง ซึ่งสามารถตอบสนองข้อกำหนดในการรับสัญญาณของอุปกรณ์อัตโนมัติขนาดเล็กและขนาดกลางส่วนใหญ่

หากคุณใช้โฮสต์รุ่นเก่าของซีรีส์ CP1H หรือ CP1L โมเดลนี้ก็เข้ากันได้เช่นกัน แต่คุณต้องยืนยันเวอร์ชันเฟิร์มแวร์ของโฮสต์ก่อนที่จะซื้อ

หากคุณต้องการขยายมากกว่า 12 ช่อง เราขอแนะนำให้คุณจับคู่โฮสต์ CP1E-N60 ที่มีความจุสูงกว่า ซึ่งสามารถรองรับโมดูลส่วนขยายได้มากขึ้นเพื่อตอบสนองความต้องการ

2. การจับคู่กับโมดูลส่วนขยายอื่นๆ

ตามสถานการณ์การใช้งานที่แตกต่างกัน เรามีชุดค่าผสมที่ตรงกันทั่วไปดังต่อไปนี้:

· ระบบตรวจจับอุณหภูมิและความดันขนาดเล็ก: CP1E-N20 + 1 x CP1W-AD041 + 1 x เซ็นเซอร์อุณหภูมิ + 1 x เซ็นเซอร์ความดัน การรวมกันนี้สามารถรวบรวมสัญญาณอุณหภูมิ 2 สัญญาณและสัญญาณความดัน 2 สัญญาณพร้อมกันได้ โดยควบคุมค่าใช้จ่ายได้ภายใน 300 ดอลลาร์ ซึ่งเหมาะมากสำหรับอุปกรณ์ทดสอบทางอุตสาหกรรมขนาดเล็ก

· ระบบควบคุมระดับของเหลวแบบหลายช่องสัญญาณ: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, สัญญาณอินพุตระดับของเหลว 8 สัญญาณ, สัญญาณการปรับระดับเอาต์พุตแบบอะนาล็อก 2 สัญญาณ สามารถปรับระดับของเหลวอัตโนมัติของถังเก็บ 4 ถัง ซึ่งใช้กันอย่างแพร่หลายในการบำบัดน้ำขนาดเล็กและอุปกรณ์แปรรูปอาหาร

· การรับความเร็วของอินเวอร์เตอร์แบบหลายแกน: CP1E-N30 + 1 x CP1W-AD041 + 4 x ตัวแปลงความถี่พร้อมเอาต์พุตอะนาล็อก รวบรวมความถี่เอาต์พุตและสัญญาณปัจจุบันของอินเวอร์เตอร์ 4 ตัวแบบเรียลไทม์ ทำให้มีการตรวจสอบระบบลำเลียงแบบรวมศูนย์ ซึ่งสามารถปรับปรุงเสถียรภาพการทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ

3. การปรับตัวของเซนเซอร์

CP1W-AD041 รองรับเอาต์พุตแรงดันไฟฟ้า 0-10V และเซ็นเซอร์เอาต์พุตกระแส 4-20mA ในเวลาเดียวกัน เซ็นเซอร์อุตสาหกรรมทั่วไปส่วนใหญ่ในตลาดสามารถเชื่อมต่อโดยตรงโดยไม่ต้องมีโมดูลการแปลงเพิ่มเติม รวมถึงเครื่องส่งสัญญาณความดัน เครื่องส่งสัญญาณอุณหภูมิ เซ็นเซอร์ระดับอัลตราโซนิก เซ็นเซอร์การไหล เซ็นเซอร์ดิสเพลสเมนต์ ฯลฯ

หากเซ็นเซอร์ของคุณส่งออกช่วงสัญญาณที่แตกต่างกัน คุณยังสามารถปรับช่วงผ่านโปรแกรม PLC เพื่อปรับเปลี่ยน ซึ่งมีความยืดหยุ่นสูง

สถานการณ์การใช้งานทั่วไป

· อุปกรณ์บรรจุภัณฑ์อุตสาหกรรมเบา:รวบรวมแรงกดของฟิล์มบรรจุภัณฑ์และอุณหภูมิของชิ้นส่วนปิดผนึก ปรับพารามิเตอร์แบบเรียลไทม์เพื่อให้มั่นใจในคุณภาพของบรรจุภัณฑ์

· ระบบบำบัดน้ำเสีย:รวบรวมระดับของเหลวในแท้งค์น้ำ การไหลของท่อ และค่า PH และรับรู้การสตาร์ทและหยุดปั๊มน้ำอัตโนมัติ

· ระบบควบคุมอุณหภูมิคงที่:รวบรวมเอาต์พุตสัญญาณอุณหภูมิโดยเครื่องส่งสัญญาณและส่งสัญญาณควบคุมผ่านโมดูลเอาต์พุตอะนาล็อกที่ตรงกันเพื่อปรับพลังงานความร้อน

· เครื่องจักรสิ่งทอ:รวบรวมสัญญาณความตึงของเส้นด้าย ปรับความเร็วของลูกกลิ้งป้อนอาหารเพื่อรักษาเสถียรภาพของความตึง

· อุปกรณ์ทดสอบอัตโนมัติ:รวบรวมสัญญาณอะนาล็อกหลายตัวจากม้านั่งทดสอบเพื่อบันทึกข้อมูลและตัดสิน แทนที่จะทดสอบด้วยตนเองเพื่อปรับปรุงประสิทธิภาพ

การสนับสนุนการบริการหลังการขาย

โมดูล Omron CP1W-AD041 ทั้งหมดที่จำหน่ายโดย Floating Light Automation ให้บริการหลังการขายเป็นเวลา 12 เดือน ในระหว่างระยะเวลาการรับประกัน หากมีปัญหาด้านคุณภาพความเสียหายที่ไม่ใช่ของมนุษย์ เราจะเปลี่ยนสินค้าให้ฟรีหรือคืนเงินเต็มจำนวน

เรามีวิศวกรด้านเทคนิคมืออาชีพที่สามารถให้คำปรึกษาทางเทคนิคแก่คุณได้ฟรี รวมถึงคำแนะนำในการเดินสายไฟ การตั้งค่าโปรแกรม และคำถามอื่นๆ ที่เกี่ยวข้อง

สำหรับการสั่งซื้อจำนวนมาก เราสามารถให้ส่วนลดเพิ่มเติมจำนวนมากได้ และเจ้าหน้าที่ฝ่ายขายของเราสามารถติดต่อนโยบายสิทธิพิเศษเฉพาะเพื่อเจรจาได้

ความสามารถในการจัดหาและการรับประกันแหล่งที่มา

Floating Light Automation ได้สร้างความสัมพันธ์ในการจัดหาความร่วมมือที่มั่นคงในระยะยาวกับผู้จัดจำหน่ายที่ได้รับอนุญาตอย่างเป็นทางการของ Omron และซัพพลายเออร์ช่องทางการจำหน่ายขนาดใหญ่

ปัจจุบัน สินค้าคงคลัง CP1W-AD041 ในคลังสินค้าของเราในจีนและสหรัฐอเมริกามีจำนวนมากกว่า 120 หน่วย ซึ่งสามารถตอบสนองความต้องการในการผลิตทดลองต้นแบบชุดเล็กและการจัดซื้อชุดอุปกรณ์ครบชุดจำนวนมาก

ผลิตภัณฑ์ทั้งหมดที่เราจำหน่ายเป็นผลิตภัณฑ์ใหม่ที่เป็นต้นฉบับ 100% ซึ่งสามารถให้ใบรับรองการตรวจสอบคุณภาพโรงงานดั้งเดิมของ Omron และใบรับรองคุณสมบัติแบทช์ได้

เราสนับสนุนการตรวจสอบโรงงานโดยบุคคลที่สาม ปัญหาคุณภาพผลิตภัณฑ์ใด ๆ ที่ไม่เป็นไปตามมาตรฐานโรงงานเดิมสามารถคืนหรือเปลี่ยนใหม่ได้โดยไม่มีเงื่อนไขภายใน 12 เดือน

ในด้านโลจิสติกส์ เรารองรับ DHL, FedEx, UPS และช่องทางด่วนอื่นๆ ทั่วโลก และสามารถจัดส่งคำสั่งซื้อได้ภายใน 24 ชั่วโมงหลังการชำระเงิน และภูมิภาคยุโรปและอเมริกาเหนือทั่วไปสามารถจัดส่งได้ภายใน 3-7 วันทำการ

สำหรับลูกค้าวิศวกรรมสหกรณ์ระยะยาว เราสามารถให้บริการสำรองสินค้าคงคลังเพื่อให้แน่ใจว่าโครงการของคุณจะไม่ส่งผลกระทบต่อความคืบหน้าในการก่อสร้างเนื่องจากการขาดแคลนอุปกรณ์เสริม

คำถามที่พบบ่อย

ถาม: ฉันจะติดตั้ง Omron CP1W-AD041 ได้อย่างไร

ตอบ: CP1W-AD041 เชื่อมต่อโดยตรงกับด้านขวาของยูนิต CPU หรือยูนิตขยายก่อนหน้าผ่านตัวเชื่อมต่อส่วนขยาย ในการติดตั้ง:

1. เสียบสายเคเบิลเชื่อมต่อ I/O ส่วนขยายของโมดูลเข้ากับขั้วต่อส่วนขยายของยูนิต CPU หรือยูนิตส่วนขยายก่อนหน้า

2. ยึดโมดูลเข้ากับราง DIN

3. หากจำเป็นต้องมียูนิตขยายเพิ่มเติม ก็สามารถขยายเพิ่มเติมได้ผ่านทางตัวเชื่อมต่อส่วนขยายทางด้านขวาของโมดูล

หมายเหตุ: สายเชื่อมต่อ I/O ส่วนขยายจะต่อเข้ากับโมดูลอย่างถาวรและไม่สามารถถอดออกได้ อย่าสัมผัสสายเคเบิลระหว่างการทำงานเพื่อป้องกันการทำงานผิดพลาดที่เกิดจากไฟฟ้าสถิต

ถาม: CP1W-AD041 รองรับการหาค่าเฉลี่ยหรือไม่

ตอบ: ใช่แล้ว สามารถเปิดหรือปิดใช้งานค่าเฉลี่ยแยกกันสำหรับแต่ละช่องภายในการตั้งค่าช่วงอินพุต

เมื่อเปิดใช้งานการหาค่าเฉลี่ย โมดูลจะส่งออกค่าเฉลี่ยของตัวอย่างหลายตัวอย่าง ซึ่งช่วยลดสัญญาณรบกวน

ถาม: CP1W-AD041 รองรับการตรวจจับสายไฟขาดหรือไม่

ตอบ: ใช่แล้ว CP1W-AD041 มีการตรวจจับสายไฟขาดสำหรับช่วงอินพุต 1–5 V และ 4–20 mA โมดูลสามารถตรวจจับสถานะผิดปกติได้หากสายสัญญาณเซ็นเซอร์ขาด
