IFM LK3122 สามารถปรับปรุงการตรวจสอบระดับของเหลวในระบบอัตโนมัติทางอุตสาหกรรมได้อย่างไร

แสงลอยจัดหาส่วนประกอบระบบอัตโนมัติทางอุตสาหกรรมสำหรับผู้ผลิตที่กำลังมองหาโซลูชันการตรวจจับและการควบคุมที่เชื่อถือได้ ที่ไอเอฟเอ็ม LK3122เซ็นเซอร์ระดับอิเล็กทรอนิกส์นำเสนอการตรวจจับระดับของเหลวแบบคาปาซิทีฟ ฟังก์ชันการสลับที่กำหนดค่าได้ เอาต์พุตอะนาล็อก และการสื่อสาร IO-Link ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการตรวจสอบของเหลวที่เข้ากันได้ในอุปกรณ์อุตสาหกรรม

ไอเอฟเอ็ม LK3122 เป็นเซ็นเซอร์วัดระดับอิเล็กทรอนิกส์ที่ออกแบบมาสำหรับการใช้งานที่เกี่ยวข้องกับน้ำ สารหล่อเย็นสูตรน้ำ น้ำมัน และของเหลวที่คล้ายกัน โพรบขนาด 264 มม. มีช่วงการตรวจจับแบบแอ็คทีฟ 195 มม. ในขณะที่เอาต์พุตสวิตชิ่งที่กำหนดค่าได้และเอาต์พุตอะนาล็อกรองรับข้อกำหนดการตรวจสอบและการควบคุมที่แตกต่างกัน ด้วยแรงดันไฟฟ้าในการทำงาน 18–30 V DC และการสื่อสาร IO-Link เซ็นเซอร์จึงสามารถรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติที่เหมาะสมได้ คู่มือนี้จะอธิบายหลักการทำงาน ข้อมูลจำเพาะทางเทคนิคที่สำคัญ ข้อควรพิจารณาในการใช้งาน ข้อกำหนดในการติดตั้ง และเกณฑ์การคัดเลือก เพื่อช่วยวิศวกรและทีมจัดซื้อพิจารณาว่าตรงกับอุปกรณ์ของตนหรือไม่

สารบัญ

1. ไอเอฟเอ็ม LK3122 คืออะไร?
2. เซนเซอร์ทำงานอย่างไร?
3. ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
4. คุณสมบัติหลักและคุณประโยชน์
5. การใช้งานทางอุตสาหกรรมทั่วไป
6. ข้อควรพิจารณาในการติดตั้งและการกำหนดค่า
7. วิธีการเลือกเซ็นเซอร์ระดับที่เหมาะสม
8. การบำรุงรักษาและการแก้ไขปัญหา
9. คำถามที่พบบ่อย
10. บทสรุป

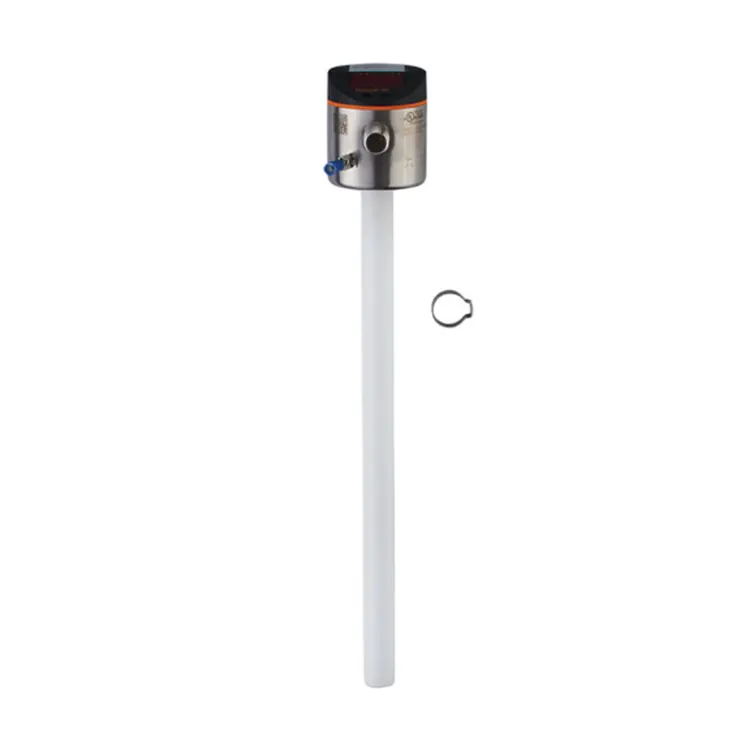

ไอเอฟเอ็ม LK3122 คืออะไร?

ไอเอฟเอ็ม LK3122 เป็นเซ็นเซอร์ระดับอิเล็กทรอนิกส์ที่ผลิตโดย ifm electronic แตกต่างจากสวิตช์ลูกลอยทั่วไปที่ตรวจจับตำแหน่งทางกลเป็นหลัก รุ่นนี้ใช้หลักการวัดแบบคาปาซิทีฟเพื่อตรวจจับการเปลี่ยนแปลงในระดับของของเหลวที่เข้ากันได้ตลอดโพรบตรวจจับ

เซ็นเซอร์ได้รับการออกแบบสำหรับการใช้งานที่เกี่ยวข้องกับน้ำ สารหล่อลื่นหล่อเย็นที่ใช้น้ำ น้ำมัน ตัวกลางที่ใช้น้ำมัน และของเหลวที่มีลักษณะคล้ายคลึงกัน เอาท์พุตอิเล็กทรอนิกส์ช่วยให้ระดับที่วัดได้รวมอยู่ในกระบวนการติดตามและควบคุมทางอุตสาหกรรม

สำหรับวิศวกรซ่อมบำรุง ผู้ประกอบอุปกรณ์ และนักออกแบบระบบอัตโนมัติ สิ่งที่ต้องพิจารณาหลักๆ ไม่ใช่แค่หมายเลขรุ่นเท่านั้น โดยขึ้นอยู่กับว่าช่วงการใช้งานของเซ็นเซอร์ ความเข้ากันได้ของของเหลว ขีดจำกัดอุณหภูมิ การกำหนดค่าเอาท์พุต และเงื่อนไขการติดตั้ง ตรงกับการใช้งานจริงหรือไม่

ผู้ซื้อสามารถตรวจสอบข้อมูลผลิตภัณฑ์ IFM LK3122 จาก Floating Light และเปรียบเทียบรายละเอียดที่แสดงกับเอกสารประกอบของผู้ผลิตก่อนทำการสั่งซื้อ

เซนเซอร์ทำงานอย่างไร?

การวัดระดับคาปาซิทีฟขึ้นอยู่กับการเปลี่ยนแปลงในความจุไฟฟ้าที่เกี่ยวข้องกับการมีอยู่ของตัวกลางรอบๆ องค์ประกอบการตรวจจับ เมื่อระดับของเหลวเปลี่ยนแปลงไปตามโพรบ เซ็นเซอร์จะประเมินการตอบสนองทางไฟฟ้าที่สอดคล้องกัน และกำหนดการวัดที่เกี่ยวข้องกับระดับ

LK3122 มีเอาต์พุตที่กำหนดค่าได้สำหรับการส่งข้อมูลที่เป็นประโยชน์ไปยังตัวควบคุมหรือระบบตรวจสอบ สัญญาณเหล่านี้สามารถรองรับการตรวจสอบระดับ การตรวจจับขีดจำกัด และการตอบสนองของอุปกรณ์อัตโนมัติ ทั้งนี้ขึ้นอยู่กับการติดตั้งและการตั้งค่าพารามิเตอร์

ทำความเข้าใจกับตัวเลือกเอาต์พุต

• เอาต์พุตสวิตชิ่งดิจิตอล:รองรับการดำเนินการตามเกณฑ์ เช่น การส่งสัญญาณเมื่อระดับที่วัดได้ถึงจุดที่ตั้งไว้
• เอาท์พุทแบบอะนาล็อก:ให้สัญญาณกระแสหรือแรงดันไฟฟ้าที่กำหนดค่าได้สำหรับอุปกรณ์ควบคุมที่เข้ากันได้
• IO-ลิงค์:เปิดใช้งานการสื่อสารดิจิทัล การระบุอุปกรณ์ การกำหนดพารามิเตอร์ และฟังก์ชันการวินิจฉัยที่รองรับผ่าน IO-Link master ที่เข้ากันได้

ฟังก์ชันเหล่านี้ช่วยให้ผู้ออกแบบระบบสามารถเลือกวิธีการรวมที่เหมาะสมโดยไม่ต้องสันนิษฐานว่าทุกการติดตั้งจะใช้เอาต์พุตที่มีอยู่ทั้งหมดพร้อมกัน

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

การตรวจสอบข้อมูลทางเทคนิคก่อนซื้อจะช่วยป้องกันความไม่ตรงกันระหว่างเซ็นเซอร์และเครื่องเป้าหมาย ตารางต่อไปนี้สรุปข้อกำหนดสำคัญที่เผยแพร่สำหรับ ไอเอฟเอ็ม LK3122

สำคัญ:อุณหภูมิปานกลางที่อนุญาตของเซ็นเซอร์จะขึ้นอยู่กับของเหลวและอุปกรณ์เสริมในการติดตั้ง สำหรับสารหล่อเย็นแบบน้ำและแบบน้ำ ช่วงที่เผยแพร่คือ 0–35°C โดยเป็นไปได้ที่ 35–65°C โดยใช้ท่อปรับสภาพอากาศ E43100 ที่ระบุ สำหรับน้ำมัน ช่วงที่เผยแพร่คือ 0–70°C ศึกษาหน้าผลิตภัณฑ์อย่างเป็นทางการของ IFM และเอกสารทางเทคนิคสำหรับเงื่อนไขการทำงานและข้อจำกัดที่สมบูรณ์

คุณสมบัติหลักและคุณประโยชน์

คุณลักษณะหลายประการทำให้ LK3122 คุ้มค่าในการประเมินสำหรับโครงการตรวจสอบของเหลวทางอุตสาหกรรม

1. ความเป็นไปได้หลายเอาต์พุต

การผสมผสานระหว่างเอาต์พุตแบบสวิตชิ่ง เอาต์พุตแบบอะนาล็อก และการสื่อสาร IO-Link ทำให้วิศวกรมีทางเลือกในการบูรณาการที่หลากหลาย การกำหนดค่าที่เหมาะสมขึ้นอยู่กับตัวควบคุม ข้อกำหนดในการตรวจสอบ และพารามิเตอร์ที่เลือก

2. ฟังก์ชั่นการสลับที่กำหนดค่าได้

สามารถกำหนดค่าจุดที่ตั้งและจุดรีเซ็ตได้ภายในช่วงการปรับที่ระบุ ซึ่งรองรับการใช้งานที่ตัวควบคุมต้องตอบสนองต่อระดับของเหลวที่กำหนด แทนที่จะแสดงการวัดเพียงอย่างเดียว

3. โซนการวัดที่ใช้งานที่กำหนดไว้

ช่วงแอคทีฟ 195 มม. ช่วยให้วิศวกรวางแผนการวางโพรบในถังขนาดกะทัดรัดและแหล่งเก็บอุปกรณ์ การวางตำแหน่งที่ถูกต้องถือเป็นสิ่งสำคัญเนื่องจากส่วนที่ไม่ได้ใช้งานไม่มีฟังก์ชันการวัดเหมือนกับโซนที่ใช้งานอยู่

4. การบูรณาการทางอุตสาหกรรม

การจ่ายไฟ 18–30 V DC และตัวเลือกเอาต์พุตที่กำหนดค่าได้ทำให้ LK3122 เหมาะสำหรับการประเมินในระบบอัตโนมัติที่เข้ากันได้ ควรตรวจสอบคุณลักษณะทางไฟฟ้า ขีดจำกัดโหลด และข้อกำหนดในการเชื่อมต่อโดยเทียบกับเอกสารประกอบของตัวควบคุมก่อนการทดสอบเดินเครื่อง

การใช้งานทางอุตสาหกรรมทั่วไป

สามารถพิจารณาเซ็นเซอร์สำหรับงานตรวจสอบของเหลวที่เข้ากันได้ในอุปกรณ์อุตสาหกรรม โดยมีเงื่อนไขว่าตัวกลางและสภาวะการทำงานอยู่ภายในขีดจำกัดที่เผยแพร่ไว้

• แหล่งจ่ายน้ำหล่อเย็นเครื่องมือกล:ตรวจสอบน้ำมันหล่อลื่นหล่อเย็นแบบน้ำและส่งสัญญาณที่เกี่ยวข้องกับระดับไปยังตัวควบคุมเครื่องจักร
• อุปกรณ์ไฮดรอลิก:ตรวจสอบน้ำมันไฮดรอลิกที่ใช้งานร่วมกันได้ในแหล่งกักเก็บซึ่งมีรูปทรงของโพรบและอุณหภูมิน้ำมันตรงตามข้อกำหนด
• ระบบน้ำอุตสาหกรรม:ตรวจจับการเปลี่ยนแปลงระดับของเหลวในถังเก็บน้ำและตู้อุปกรณ์ที่เหมาะสม
• ระบบหล่อลื่น:รองรับการตรวจสอบระดับน้ำมันหล่อลื่นที่เข้ากันได้ในเครื่องจักร
• อุปกรณ์อัตโนมัติ:จัดเตรียมสัญญาณสวิตชิ่งหรือสัญญาณอะนาล็อกเพื่อรวมเข้ากับการจัดการติดตามตรวจสอบบน PLC ที่เหมาะสม

สิ่งเหล่านี้เป็นประเภทการใช้งานที่เป็นไปได้มากกว่าการรับประกันความเหมาะสม LK3122 ไม่ได้มีไว้สำหรับทุกกระบวนการที่เป็นของเหลวหรือทางอุตสาหกรรม ผู้ผลิตระบุข้อจำกัดสำหรับสื่อที่เป็นสื่อกระแสไฟฟ้าหรือสารยึดเกาะ วัสดุที่เป็นเม็ด กรด ด่าง การแปรรูปอาหาร และการชุบด้วยไฟฟ้า ยืนยันเงื่อนไขของสื่อและกระบวนการที่แน่นอนก่อนการเลือก

ข้อควรพิจารณาในการติดตั้งและการกำหนดค่า

การติดตั้งที่ถูกต้องมีผลกระทบโดยตรงต่อความน่าเชื่อถือในการวัดและประสิทธิผลของกลยุทธ์การควบคุม

1. ตรวจสอบรูปทรงของถังตรวจสอบว่าความยาวของโพรบและการจัดวางการติดตั้งเหมาะสมกับความลึกในการติดตั้งที่มีอยู่
2. วางตำแหน่งโซนที่ใช้งานอย่างถูกต้องคำนึงถึงโซนไม่ทำงานด้านบน 53 มม. และโซนไม่ทำงานด้านล่าง 16 มม. เมื่อพิจารณาจุดการวัดที่ต้องการ
3. ยืนยันความเข้ากันได้ปานกลางตรวจสอบคุณสมบัติของของเหลว ลักษณะไดอิเล็กทริก และอุณหภูมิโดยเทียบกับขีดจำกัดของผู้ผลิต
4. ตรวจสอบการเชื่อมต่อไฟฟ้าจับคู่แรงดันไฟฟ้าของแหล่งจ่าย ลอจิกสวิตชิ่ง ประเภทสัญญาณอะนาล็อก และข้อกำหนดโหลดกับคอนโทรลเลอร์
5. กำหนดค่าพารามิเตอร์การวัดตั้งค่าจุดสวิตช์และรีเซ็ตที่จำเป็น ลักษณะการทำงานของเอาท์พุต และพารามิเตอร์อื่นๆ ตามคู่มือการใช้งาน
6. ทดสอบภายใต้สภาวะการใช้งานจริงยืนยันการตอบสนองเอาต์พุตที่ระดับของเหลวก่อนนำเครื่องไปใช้งานตามปกติ

สำหรับการสื่อสารแบบดิจิทัล ให้ตรวจสอบต้นแบบ IO-Link การกำหนดค่าอุปกรณ์ และไฟล์คำอธิบายอุปกรณ์ที่เข้ากันได้ตามที่จำเป็น

วิธีการเลือกเซ็นเซอร์ระดับที่เหมาะสม

เมื่อเปรียบเทียบ IFM LK3122 กับเซ็นเซอร์วัดระดับอิเล็กทรอนิกส์อื่นๆ ให้พิจารณาการใช้งานที่สมบูรณ์ แทนที่จะเลือกรุ่นตามราคาหรือความยาวโพรบที่ระบุเพียงอย่างเดียว

วิศวกรควรประเมินด้วยว่าการวัดระดับอย่างต่อเนื่อง การตรวจจับเกณฑ์ หรือหลักการตรวจจับที่แตกต่างกันนั้นเหมาะสมที่สุดหรือไม่ เซ็นเซอร์ที่ทำงานได้ดีในแหล่งกักเก็บแห่งหนึ่งอาจไม่เหมาะกับตัวกลางหรือการกำหนดค่ากระบวนการอื่น

การบำรุงรักษาและการแก้ไขปัญหา

การตรวจสอบตามปกติสามารถช่วยระบุปัญหาการติดตั้งหรือการกำหนดค่าก่อนที่จะรบกวนการผลิต

• ตรวจสอบโพรบและการจัดวางการติดตั้งว่ามีการปนเปื้อนหรือความเสียหายทางกายภาพหรือไม่
• ตรวจสอบแรงดันไฟฟ้าและการเชื่อมต่อไฟฟ้าหากเซ็นเซอร์ไม่ตอบสนองตามที่คาดไว้
• ตรวจสอบจุดสวิตช์และรีเซ็ตเมื่อพฤติกรรมของสัญญาณเตือนแตกต่างจากลำดับการควบคุมที่ต้องการ
• เปรียบเทียบการอ่านแบบอะนาล็อกกับค่าที่คาดหวัง และยืนยันว่าอินพุต PLC ได้รับการกำหนดค่าสำหรับประเภทสัญญาณที่ถูกต้อง
• ตรวจสอบการสื่อสาร IO-Link และพารามิเตอร์อุปกรณ์เมื่อใช้อินเทอร์เฟซดิจิทัล
• ศึกษาคู่มือการใช้งานก่อนทำความสะอาด เปลี่ยนการตั้งค่า หรือส่งคืนอุปกรณ์เพื่อรับบริการ

ช่วงเวลาการบำรุงรักษาควรขึ้นอยู่กับสภาพแวดล้อมการทำงานจริง คุณสมบัติของของเหลวที่ได้รับการตรวจสอบ และคำแนะนำของผู้ผลิตอุปกรณ์

คำถามที่พบบ่อย

1. IFM LK3122 เป็นเซ็นเซอร์ประเภทใด

ไอเอฟเอ็ม LK3122 เป็นเซ็นเซอร์ระดับประจุไฟฟ้าแบบอิเล็กทรอนิกส์ที่ออกแบบมาเพื่อตรวจจับระดับของเหลวที่เข้ากันได้ มีเอาต์พุตสวิตชิ่งที่กำหนดค่าได้ เอาต์พุตอะนาล็อก และการสื่อสาร IO-Link

2. IFM LK3122 มีช่วงการตรวจจับแบบแอ็คทีฟอยู่ที่เท่าใด

โพรบมีความยาว 264 มม. โดยมีช่วงการตรวจจับแบบแอ็คทีฟ 195 มม. โซนที่ไม่ได้ใช้งานที่ระบุคือ 53 มม. ที่ด้านบนและ 16 มม. ที่ด้านล่าง มิติเหล่านี้ควรรวมอยู่ในแผนการติดตั้ง

3. IFM LK3122 สามารถตรวจสอบของเหลวชนิดใดได้บ้าง

ตัวกลางที่ใช้น้ำ สารหล่อเย็นแบบน้ำ น้ำมัน ตัวกลางแบบน้ำมัน และของเหลวที่คล้ายกันซึ่งตรงตามเงื่อนไขที่กำหนด ไม่รวมสื่อที่เป็นสื่อกระแสไฟฟ้าหรือกาวสูงและการใช้งานทางเคมีหรืออุตสาหกรรมบางอย่าง ตรวจสอบข้อมูลความเข้ากันได้ของผู้ผลิตเสมอ

4. IFM LK3122 สามารถเชื่อมต่อกับ PLC ได้หรือไม่

ใช่ สามารถรวมเข้ากับ PLC ที่ใช้ร่วมกันได้โดยใช้เอาต์พุตสวิตชิ่ง เอาต์พุตกระแสอนาล็อกหรือแรงดันไฟฟ้า หรืออินเทอร์เฟซ IO-Link วิธีการที่เลือกจะต้องตรงกับอินพุตทางไฟฟ้าและความสามารถในการสื่อสารของ PLC

5. IFM LK3122 ต้องการแหล่งจ่ายไฟแบบใด?

แรงดันไฟฟ้าในการทำงานที่ระบุคือ 18–30 V DC ยืนยันข้อกำหนดด้านแหล่งจ่ายไฟ สายไฟ โหลดเอาท์พุต และการเชื่อมต่อโดยใช้เอกสารทางเทคนิคก่อนการติดตั้ง

6. ผู้ซื้อสามารถตรวจสอบรุ่นที่ถูกต้องก่อนสั่งซื้อได้อย่างไร?

ตรวจสอบการกำหนดรุ่นแบบเต็ม เอกสารของผู้ผลิต สภาพผลิตภัณฑ์ และข้อมูลการตรวจสอบย้อนกลับที่มีอยู่ ผู้ซื้อยังสามารถแจ้งข้อกำหนดการสมัครของตนกับ Floating Light เพื่อช่วยยืนยันรุ่นที่ร้องขอและรายละเอียดการจัดซื้อ

บทสรุป

ไอเอฟเอ็ม LK3122 มีการตรวจจับระดับของเหลวแบบคาปาซิทีฟ ฟังก์ชันเอาต์พุตที่กำหนดค่าได้ และการเชื่อมต่อ IO-Link สำหรับแอปพลิเคชันการตรวจสอบทางอุตสาหกรรมที่เหมาะสม ช่วงการตรวจจับแบบแอ็คทีฟ 195 มม. และขีดจำกัดการทำงานที่กำหนดไว้ ทำให้การประเมินการใช้งานอย่างรอบคอบถือเป็นสิ่งสำคัญ ด้วยการตรวจสอบความเข้ากันได้ของสื่อ รูปทรงในการติดตั้ง อุณหภูมิ และข้อกำหนดของตัวควบคุมก่อนซื้อ วิศวกรจะสามารถเลือกเซ็นเซอร์ที่มีข้อมูลมากขึ้น

กำลังมองหา IFM LK3122 สำหรับโครงการระบบอัตโนมัติของคุณหรือไม่? Floating Light สามารถช่วยคุณตรวจสอบข้อมูลรุ่น ตรวจสอบความพร้อมของผลิตภัณฑ์ และประเมินข้อกำหนดในการจัดซื้อสำหรับการใช้งานของคุณ เยี่ยมชมหน้าผลิตภัณฑ์ IFM LK3122 ของเรา หรือสำรวจผลิตภัณฑ์ระบบอัตโนมัติทางอุตสาหกรรมของเรา หากคุณต้องการความช่วยเหลือในการตรวจสอบโมเดล ราคา หรือปริมาณการสั่งซื้อติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและระบุแนวทางแก้ไขที่เหมาะสม
