สรุปบทความ:การวัดระยะทางที่แม่นยำถือเป็นสิ่งสำคัญสำหรับระบบอัตโนมัติทางอุตสาหกรรมที่เชื่อถือได้ การจัดการวัสดุอย่างมีประสิทธิภาพ และคุณภาพการผลิตที่สม่ำเสมอ ที่ไอเอฟเอ็ม O1D100โฟโตอิเล็กทริคเซนเซอร์วัดระยะให้การวัดด้วยแสงแบบไม่สัมผัส ฟังก์ชั่นการสลับที่กำหนดค่าได้ ตัวเลือกเอาต์พุตแบบอะนาล็อก และการสื่อสาร IO-Link สำหรับการใช้งานในโรงงานที่หลากหลายแสงลอยช่วยให้ผู้ซื้อในอุตสาหกรรมจัดหาส่วนประกอบระบบอัตโนมัติและประเมินความเข้ากันได้ของเซ็นเซอร์สำหรับอุปกรณ์ของพวกเขา คู่มือนี้จะสำรวจข้อกำหนดหลัก หลักการทำงาน การใช้งานจริง ข้อควรพิจารณาในการติดตั้ง และเกณฑ์การคัดเลือกของ ไอเอฟเอ็ม O1D100

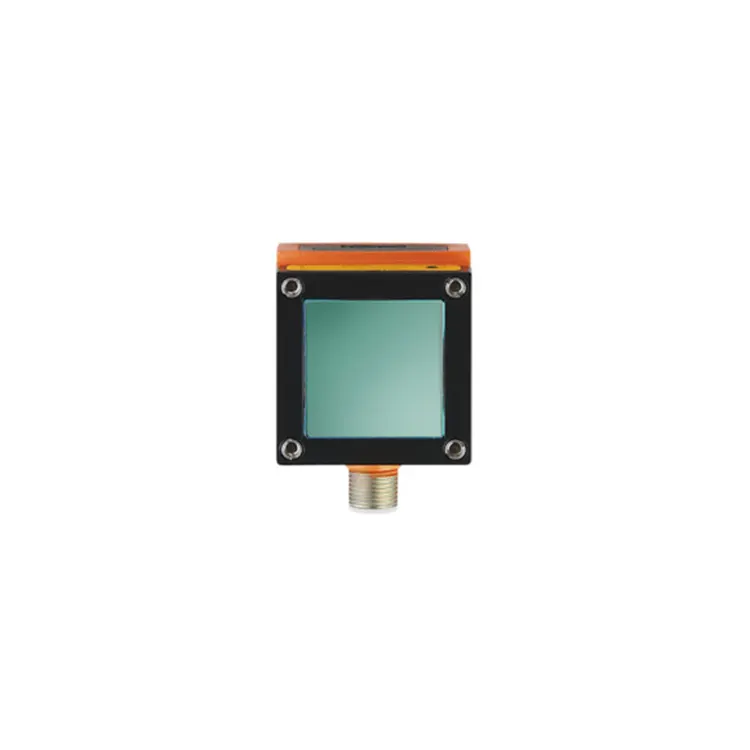

ที่ไอเอฟเอ็ม O1D100เป็นโฟโตอิเล็กทริคเซนเซอร์วัดระยะที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมที่ต้องการการตรวจจับวัตถุและการวัดระยะทางที่เชื่อถือได้และไม่สัมผัส ผลิตโดย ifm electronic อยู่ในตระกูลเซ็นเซอร์วัดระยะแบบออปติคอล O1D และออกแบบมาเพื่อวัดระยะทางสูงสุด 10 เมตรภายใต้เงื่อนไขอ้างอิงที่ระบุ
ต่างจากอุปกรณ์วัดเชิงกล โฟโตอิเล็กทริกเซนเซอร์วัดระยะไม่จำเป็นต้องสัมผัสกับวัตถุเป้าหมาย ทำให้มีประโยชน์ในการตรวจสอบผลิตภัณฑ์ที่กำลังเคลื่อนที่ การตรวจจับตำแหน่งของวัตถุ และการวัดระยะทางที่การสัมผัสทางกายภาพอาจรบกวนการผลิตหรือสร้างความเสียหายให้กับวัสดุที่ละเอียดอ่อน
O1D100 รวมช่วงการตรวจจับที่กำหนดค่าได้เข้ากับเอาต์พุตแบบสลับและตัวเลือกเอาต์พุตแบบอะนาล็อก อินเทอร์เฟซ IO-Link ยังรองรับการกำหนดพารามิเตอร์และการถ่ายโอนข้อมูลเซ็นเซอร์ไปยังระบบอัตโนมัติที่เข้ากันได้
สำหรับผู้ผลิต ผู้วางระบบ และทีมบำรุงรักษา ประโยชน์หลักคือความสามารถในการรวมข้อมูลระยะทางเข้ากับกระบวนการควบคุมที่มีอยู่โดยไม่ต้องมีกลไกการวัดทางกลที่จุดตรวจจับ
ผู้ซื้อสามารถตรวจสอบหน้าผลิตภัณฑ์ IFM O1D100 จาก Floating Light เพื่อดูข้อมูลผลิตภัณฑ์และสอบถามข้อมูลการจัดหา
เมื่อประเมินเซ็นเซอร์ทางอุตสาหกรรม วิศวกรควรพิจารณาให้มากกว่าระยะการวัดสูงสุด การกำหนดค่าเอาต์พุต ความเข้ากันได้ทางไฟฟ้า การปกป้องสิ่งแวดล้อม ความสามารถในการสื่อสาร และคุณลักษณะพื้นผิวเป้าหมาย ล้วนส่งผลต่อประสิทธิภาพในโลกแห่งความเป็นจริง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทสินค้า | เซ็นเซอร์วัดระยะโฟโตอิเล็กทริค |
| ผู้ผลิต | ไอเอฟเอ็มอิเล็กทรอนิกส์ |
| แบบอย่าง | O1D100 |
| ช่วงการวัด | 0.2–10 ม. ภายใต้เงื่อนไขอ้างอิงที่ระบุ |
| แรงดันไฟฟ้าขณะทำงาน | 18–30 โวลต์กระแสตรง |
| การออกแบบเอาท์พุตไฟฟ้า | ดีซี พีเอ็นพี |
| เอาต์พุตดิจิตอล | เอาต์พุตสวิตชิ่งที่กำหนดค่าได้ 2 รายการ |
| ตัวเลือกเอาต์พุตแบบอะนาล็อก | 4–20 mA หรือ 0–10 V กำหนดค่าได้ |
| อินเตอร์เฟซการสื่อสาร | IO-Link COM2, 38.4 kBaud, ฉบับปรับปรุง 1.1 |
| อัตราการสุ่มตัวอย่าง | 1–50 เฮิรตซ์ |
| ระดับการป้องกัน | IP67 |
| อุณหภูมิในการทำงานโดยรอบ | -10°ซ ถึง +60°ซ |
| ขนาดที่อยู่อาศัย | 59 × 42 × 52 มม |
| ระดับการป้องกันเลเซอร์ | ชั้น 2 |
| การเชื่อมต่อไฟฟ้า | ขั้วต่อรหัส A M12 ห้าพินหนึ่งตัว |
หมายเหตุ: ข้อมูลจำเพาะขึ้นอยู่กับข้อมูลผลิตภัณฑ์ที่เผยแพร่โดยผู้ผลิต ช่วงการวัดที่ระบุขึ้นอยู่กับการสะท้อนแสงของเป้าหมายและสภาวะอ้างอิง ยืนยันเอกสารข้อมูลปัจจุบัน แผนภาพการเดินสายไฟ และข้อกำหนดการกำหนดค่าก่อนการติดตั้งหรือการจัดซื้อ
ข้อพิจารณาในการเลือกที่สำคัญประการหนึ่งคือความแม่นยำในการวัด ระยะสูงสุด 10 เมตรไม่ได้หมายความว่าเซ็นเซอร์จะให้ความแม่นยำเท่ากันในทุกระยะ สีเป้าหมาย การสะท้อนของพื้นผิว แสงโดยรอบ และสภาพการทำงานสามารถส่งผลต่อประสิทธิภาพการวัดได้ วิศวกรควรศึกษาข้อกำหนดทางเทคนิคอย่างเป็นทางการของ IFM O1D100 เมื่อกำหนดพิกัดความเผื่อที่ยอมรับได้
ไอเอฟเอ็ม O1D100 ใช้การวัดเวลาการบินแบบออปติคอล กล่าวอย่างง่าย เซ็นเซอร์จะปล่อยแสงไปยังเป้าหมายและประเมินสัญญาณที่ส่งคืนเพื่อกำหนดระยะทาง ช่วยให้อุปกรณ์สามารถวัดวัตถุได้โดยไม่ต้องสัมผัสโดยตรง
เมื่อได้รับค่าระยะทางแล้ว เซ็นเซอร์จะสามารถใช้ฟังก์ชันเอาต์พุตที่กำหนดค่าไว้เพื่อสื่อสารข้อมูลไปยังตัวควบคุมหรือระบบอัตโนมัติที่เชื่อมต่ออยู่
ตัวอย่างเช่น สายการบรรจุสามารถใช้ข้อมูลระยะทางเพื่อระบุว่าผลิตภัณฑ์ถึงตำแหน่งที่ระบุหรือไม่ ตัวควบคุมสามารถประสานงานสายพานลำเลียง ตัวกระตุ้น หรือการดำเนินการตรวจสอบตามเกณฑ์การตรวจจับที่กำหนดค่าไว้
IO-Link เพิ่มฟังก์ชันการทำงานอีกชั้นหนึ่ง ด้วยต้นแบบและตัวควบคุมที่เข้ากันได้ ช่างเทคนิคสามารถเข้าถึงข้อมูลกระบวนการที่รองรับ ปรับพารามิเตอร์ และดึงข้อมูลการวินิจฉัยได้ ซึ่งช่วยลดความยุ่งยากในการทดสอบการทำงานและลดความจำเป็นในการปรับเซ็นเซอร์ด้วยตนเองซ้ำๆ
ไอเอฟเอ็ม O1D100 เหมาะสำหรับงานระบบอัตโนมัติในโรงงานจำนวนมาก ซึ่งการวัดระยะทางแบบไม่สัมผัสจะให้ข้อมูลที่เป็นประโยชน์สำหรับกระบวนการควบคุม ควรตรวจสอบความเหมาะสมโดยเทียบกับช่วงที่ต้องการ คุณสมบัติเป้าหมาย ความต้องการการตอบสนอง และสภาพแวดล้อมการติดตั้ง
ในสายการประกอบและการผลิต เซ็นเซอร์สามารถตรวจสอบตำแหน่งของชิ้นงาน อุปกรณ์จับยึด หรือส่วนประกอบที่เคลื่อนไหวได้ เกณฑ์ระยะทางสามารถช่วยให้ระบบควบคุมพิจารณาว่าวัตถุอยู่ภายในโซนปฏิบัติการที่คาดไว้หรือไม่ก่อนที่กระบวนการถัดไปจะเริ่มต้นขึ้น
วิธีการนี้สามารถรองรับลำดับการจัดการที่ทำซ้ำได้ และลดการพึ่งพาสวิตช์สัมผัสทางกลในการใช้งานที่เหมาะสม
ระบบจัดเก็บอัตโนมัติ สายพานลำเลียง และอุปกรณ์ขนย้ายพาเลทมักจะจำเป็นต้องตรวจจับตำแหน่งของวัตถุหรือประมาณระยะห่างระหว่างชิ้นงานและจุดอ้างอิงคงที่
O1D100 สามารถให้ข้อมูลระยะทางสำหรับงานการกำหนดตำแหน่งและการตรวจสอบสถานะที่เลือกได้ อย่างไรก็ตาม การใช้งานที่เกี่ยวข้องกับการบรรทุกพาเลทที่ซับซ้อน หลายเป้าหมาย หรือการหลีกเลี่ยงการชนกันที่มีความสำคัญต่อความปลอดภัย จำเป็นต้องมีการประเมินความครอบคลุมและข้อกำหนดด้านความปลอดภัยระดับระบบแยกต่างหาก
ในระบบการบรรจุภัณฑ์และการจัดการพัสดุ การวัดระยะทางสามารถช่วยระบุได้ว่าพัสดุถึงตำแหน่งที่กำหนดหรือไม่ หรือเป้าหมายอยู่ภายในหน้าต่างการวัดที่กำหนดค่าไว้หรือไม่
ในกรณีที่ต้องคำนวณขนาดบรรจุภัณฑ์ วิศวกรควรประเมินการจัดเรียงเซ็นเซอร์และตรรกะการควบคุมที่สมบูรณ์ การอ่านระยะทางเพียงครั้งเดียวไม่ได้ให้การวัดสามมิติที่สมบูรณ์ของบรรจุภัณฑ์โดยอัตโนมัติ
เครื่องจักรอุตสาหกรรมอาจต้องมีการตรวจสอบตำแหน่งของส่วนประกอบ ระดับวัสดุ หรือระยะทางที่เปลี่ยนแปลงอย่างต่อเนื่องหรือเป็นระยะ เอาต์พุตแบบอะนาล็อกของ O1D100 จะมีประโยชน์เมื่อตัวควบคุมต้องการสัญญาณที่เกี่ยวข้องกับระยะทาง แทนที่จะต้องการเพียงสถานะเปิด/ปิดธรรมดา
ก่อนที่จะใช้สำหรับการวัดระดับหรือการตรวจสอบพื้นผิวที่ผิดปกติ ให้ตรวจสอบวัสดุเป้าหมาย เรขาคณิตการตรวจจับ สภาพแวดล้อม และพิกัดความเผื่อในการวัดที่จำเป็น
การบูรณาการที่ถูกต้องเริ่มต้นด้วยความเข้ากันได้ทางไฟฟ้าและความเข้าใจที่ชัดเจนเกี่ยวกับวิธีการใช้การวัด แม้แต่เซ็นเซอร์ที่มีความสามารถก็อาจให้ผลลัพธ์ของระบบที่ไม่น่าเชื่อถือ หากการตั้งค่าเอาต์พุตหรือการกำหนดค่าคอนโทรลเลอร์ไม่ถูกต้อง
สำหรับการรวม PLC ให้ตรวจสอบข้อกำหนดอินพุตทางไฟฟ้าและลอจิกสเกลของคอนโทรลเลอร์ที่เลือก อย่าสันนิษฐานว่าโปรโตคอลการสื่อสารทุกรายการสำหรับผลิตภัณฑ์ระบบอัตโนมัติอื่นๆ ได้รับการสนับสนุนโดยตรงจาก O1D100 อินเทอร์เฟซการสื่อสารที่ได้รับการบันทึกไว้คือ IO-Link; การรวมระดับเครือข่ายอาจต้องใช้มาสเตอร์หรือเกตเวย์ที่เข้ากันได้
เซ็นเซอร์วัดระยะที่ดีที่สุดคือเซ็นเซอร์ที่ตรงตามข้อกำหนดการใช้งานจริงของแอปพลิเคชัน ไม่จำเป็นต้องเป็นรุ่นที่มีช่วงระบุมากที่สุด การเปรียบเทียบแบบมีโครงสร้างช่วยให้ผู้ซื้อหลีกเลี่ยงการเลือกอุปกรณ์ที่ไม่เหมาะสมกับวัสดุเป้าหมายหรือระบบควบคุม
| ปัจจัยการคัดเลือก | สิ่งที่ต้องตรวจสอบ | ทำไมมันถึงสำคัญ |
|---|---|---|
| ระยะการวัด | ระยะการทำงานขั้นต่ำ ปกติ และสูงสุด | ตรวจสอบให้แน่ใจว่าเป้าหมายยังคงอยู่ในระยะที่ใช้งานได้ |
| พื้นผิวเป้าหมาย | สี การสะท้อน พื้นผิว และขนาด | ส่งผลต่อคุณภาพและความน่าเชื่อถือของสัญญาณแสงที่ส่งคืน |
| ความแม่นยำที่จำเป็น | ข้อผิดพลาดในการวัดที่อนุญาตที่ระยะทางจริง | ป้องกันไม่ให้เซนเซอร์ระยะไกลถูกใช้งานเกินพิกัดความเผื่อในทางปฏิบัติ |
| ความเข้ากันได้ของเอาต์พุต | อินพุต PNP, ช่องอะนาล็อก หรือรองรับ IO-Link | ตรวจสอบให้แน่ใจว่าเซ็นเซอร์สามารถสื่อสารกับระบบควบคุมได้ |
| สภาพแวดล้อมการทำงาน | อุณหภูมิ ฝุ่น ความชื้น การสั่นสะเทือน และแสงโดยรอบ | ช่วยตรวจสอบว่าเซ็นเซอร์สามารถทำงานได้อย่างน่าเชื่อถือที่จุดติดตั้งหรือไม่ |
| ข้อกำหนดการตอบสนอง | อัตราการสุ่มตัวอย่างและรอบเวลาของเครื่อง | ตรวจสอบให้แน่ใจว่าการอัปเดตการวัดนั้นเหมาะสมกับความเร็วของกระบวนการ |
| พื้นที่ติดตั้ง | ขนาดตัวเรือน ตำแหน่งการติดตั้ง และการเข้าถึงสายเคเบิล | รองรับการบูรณาการและการบำรุงรักษาทางกลที่ตรงไปตรงมา |
เมื่อเปรียบเทียบ O1D100 กับเซ็นเซอร์อื่น ให้ตรวจสอบข้อกำหนดอย่างเป็นทางการของผลิตภัณฑ์ทั้งสองภายใต้เงื่อนไขที่เทียบเคียงได้ ความแตกต่างในหลักการวัด เป้าหมายอ้างอิง ฟังก์ชันเอาท์พุต และการจัดอันดับสภาพแวดล้อมอาจทำให้ข้อกำหนดเฉพาะพาดหัวข่าวเข้าใจผิดได้
ทีมจัดซื้อควรตรวจสอบการกำหนดรุ่น สภาพผลิตภัณฑ์ ระยะเวลาในการผลิต เงื่อนไขการรับประกัน และความพร้อมของเอกสารทางเทคนิคก่อนทำการสั่งซื้อ
แนวปฏิบัติในการติดตั้งที่ดีช่วยรักษาการวัดที่สม่ำเสมอและลดการแก้ไขปัญหาที่ไม่จำเป็น แม้ว่า IFM O1D100 จะมีระดับการป้องกัน IP67 แต่เงื่อนไขการติดตั้งและคุณลักษณะเป้าหมายยังคงส่งผลต่อประสิทธิภาพในทางปฏิบัติ
สำหรับการใช้งานที่เกี่ยวข้องกับฝุ่นหรือละอองน้ำมัน ให้กำหนดตารางการบำรุงรักษาตามระดับการปนเปื้อนจริง การจัดอันดับกรอบหุ้มไม่ได้รับประกันว่าการวัดด้วยแสงจะไม่ได้รับผลกระทบจากการสะสมบนหน้าต่างด้านหน้าของเซ็นเซอร์
หากการวัดมีความผันผวน ให้ตรวจสอบการจัดตำแหน่ง การสะท้อนของเป้าหมาย แสงโดยรอบ การเชื่อมต่อไฟฟ้า และการตั้งค่าการกำหนดค่าก่อนเปลี่ยนอุปกรณ์ เมื่อจำเป็น ให้เปรียบเทียบการอ่านค่าของเซ็นเซอร์กับการวัดค่าอ้างอิงที่ทราบภายใต้สภาวะที่มีการควบคุม
ช่วงการวัดที่เผยแพร่คือ 0.2–10 เมตร ภายใต้เงื่อนไขอ้างอิงที่ระบุ โดยใช้เป้าหมายสีขาวที่มีการผ่อนปรน 90% ประสิทธิภาพที่แท้จริงขึ้นอยู่กับลักษณะของเป้าหมายและสภาพแวดล้อมในการทำงาน
ใช่. O1D100 รองรับ IO-Link COM2 ที่ 38.4 kBaud และ IO-Link การแก้ไข 1.1 จำเป็นต้องมี IO-Link master ที่เข้ากันได้เพื่อเข้าถึงฟังก์ชันการสื่อสาร
ใช่. เอาต์พุตตัวใดตัวหนึ่งสามารถกำหนดค่าสำหรับสัญญาณกระแส 4–20 mA หรือสัญญาณแรงดันไฟฟ้า 0–10 V ควรกำหนดค่าช่วงอะนาล็อกให้เหมาะสมกับข้อกำหนดในการวัดและอินพุตของตัวควบคุม
ระดับ IP67 ช่วยป้องกันฝุ่นละอองและการแช่ตัวชั่วคราวภายใต้สภาวะการทดสอบที่กำหนด อย่างไรก็ตาม การปนเปื้อนอย่างหนักบนหน้าต่างแสงอาจส่งผลต่อคุณภาพการวัด ดังนั้น จึงควรประเมินความเหมาะสมด้านสิ่งแวดล้อมและข้อกำหนดในการทำความสะอาดสำหรับการติดตั้งแต่ละครั้ง
แรงดันไฟฟ้าในการทำงานที่ระบุคือ 18–30 V DC ปฏิบัติตามแผนภาพการเดินสายไฟอย่างเป็นทางการเสมอ และยืนยันข้อกำหนดอินพุตของแหล่งจ่ายไฟและตัวควบคุมก่อนเชื่อมต่อเซ็นเซอร์
ตรวจสอบให้แน่ใจว่าการจัดตำแหน่งเหมาะสม ใช้วัสดุเป้าหมายที่เป็นตัวแทนระหว่างการทดสอบ รักษาความสะอาดของหน้าต่างแสง และกำหนดค่าอัตราการสุ่มตัวอย่างและเกณฑ์เอาท์พุตอย่างเหมาะสม หากการอ่านยังคงไม่เสถียร ให้ตรวจสอบแสงโดยรอบ การสะท้อนของพื้นผิว การรบกวนทางไฟฟ้า และระยะห่างในการทำงาน
ผู้ซื้อในภาคอุตสาหกรรมสามารถติดต่อ Floating Light ผ่านทางหน้าผลิตภัณฑ์ IFM O1D100 เพื่อขอใบเสนอราคาและยืนยันสต็อกในปัจจุบัน การเตรียมการจัดส่ง เอกสารประกอบของผลิตภัณฑ์ และเงื่อนไขการรับประกันที่เกี่ยวข้อง
ไอเอฟเอ็ม O1D100 เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการใช้งานในอุตสาหกรรมที่ต้องการการวัดระยะทางแบบไม่สัมผัส ลักษณะการสลับที่กำหนดค่าได้ เอาต์พุตสัญญาณอะนาล็อก และการสื่อสาร IO-Link ช่วงการวัดสูงสุด 10 เมตรภายใต้เงื่อนไขอ้างอิงที่กำหนด ทำให้คุ้มค่าในการประเมินตำแหน่งสายการผลิต การจัดการวัสดุ บรรจุภัณฑ์ และงานตรวจสอบอุปกรณ์ที่เลือก
กุญแจสำคัญสู่การใช้งานที่ประสบความสำเร็จคือการจับคู่ประสิทธิภาพการวัดจริงและความสามารถในการเชื่อมต่อของเซ็นเซอร์กับวัสดุเป้าหมาย ระยะการทำงาน รอบการทำงานของเครื่องจักร และสภาพแวดล้อม การกำหนดค่าและการทดสอบการใช้งานอย่างระมัดระวังมีความสำคัญพอๆ กับการเลือกรุ่นที่ถูกต้อง
