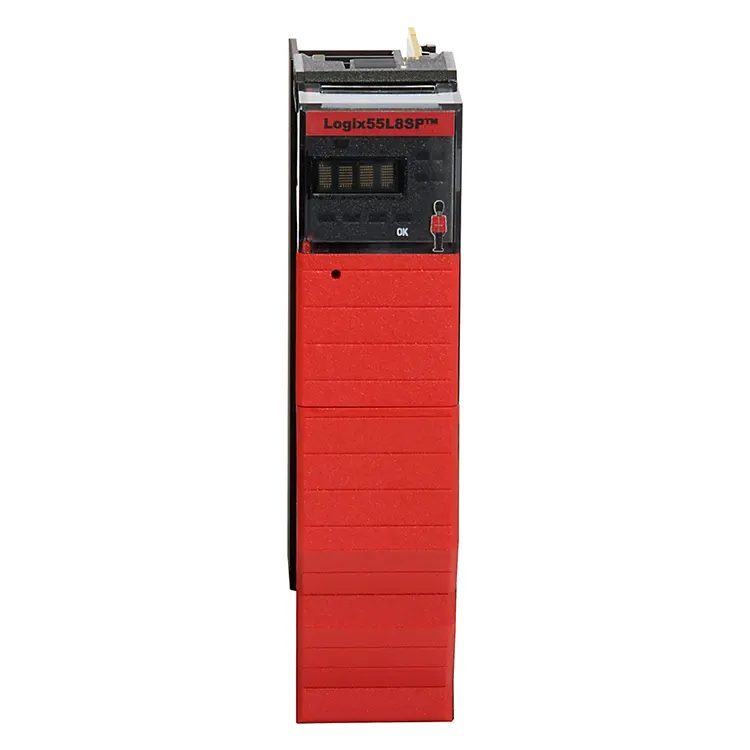

ที่อัลเลน-แบรดลีย์ 1756-L8SPคือ Safety Partner Controller ที่ออกแบบมาสำหรับสถาปัตยกรรมการควบคุมความปลอดภัยของ GuardLogix 5580 ติดตั้งในแชสซี ControlLogix ควบคู่ไปกับคอนโทรลเลอร์หลัก GuardLogix 5580 ที่ใช้งานร่วมกันได้ ช่วยให้มีสถาปัตยกรรมการประมวลผลที่จำเป็นสำหรับแอปพลิเคชันความปลอดภัยทางอุตสาหกรรมที่มีความสมบูรณ์สูง คู่มือนี้จะอธิบายฟังก์ชัน สถาปัตยกรรม ข้อมูลจำเพาะ ข้อควรพิจารณาในการติดตั้ง ขั้นตอนการกำหนดค่า จุดแก้ไขปัญหา และข้อควรพิจารณาในการจัดซื้อสำหรับวิศวกร ทีมบำรุงรักษา ผู้วางระบบ และผู้ซื้อระบบอัตโนมัติทางอุตสาหกรรม
ระบบอัตโนมัติทางอุตสาหกรรมจำเป็นต้องทำงานสองงานพร้อมกันมากขึ้นเรื่อยๆ ได้แก่ รักษาการทำงานของเครื่องจักรให้มีประสิทธิภาพ และดำเนินการฟังก์ชันด้านความปลอดภัยได้อย่างน่าเชื่อถือ ในสถาปัตยกรรม GuardLogix 5580อัลเลน-แบรดลีย์ 1756-L8SPทำหน้าที่เป็นผู้ควบคุมพันธมิตรด้านความปลอดภัยที่เกี่ยวข้องกับตัวควบคุม GuardLogix หลักที่เข้ากันได้
เอกสารประกอบของ Rockwell Automation ระบุว่า 1756-L8SP เป็นส่วนหนึ่งของตระกูลตัวควบคุมความปลอดภัยของ GuardLogix 5580 อุปกรณ์นี้ไม่ได้เป็นเพียงโปรเซสเซอร์ PLC แบบสแตนด์อโลนทั่วไปเท่านั้น แต่จะมีส่วนร่วมในสถาปัตยกรรมความปลอดภัยของระบบและทำงานร่วมกับตัวควบคุมหลักที่เข้ากันได้ :contentReference[oaicite:0]{index=0}
ความแตกต่างนี้มีความสำคัญเมื่อเลือกอุปกรณ์ทดแทน ข้อผิดพลาดทั่วไปในการซื้อคือถือว่า 1756-L8SP เป็นโปรเซสเซอร์ ControlLogix ที่ใช้งานทั่วไปอิสระ ฟังก์ชันที่ต้องการจะเชื่อมต่อเป็นพิเศษกับสถาปัตยกรรมความปลอดภัยของ GuardLogix ดังนั้นจึงต้องพิจารณาความเข้ากันได้กับตัวควบคุมหลัก แชสซี เฟิร์มแวร์ การกำหนดค่าโปรเจ็กต์ และข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้องร่วมกัน
วัตถุประสงค์หลักของ 1756-L8SP คือการมีส่วนร่วมในสถาปัตยกรรมการประมวลผลซ้ำซ้อนที่ใช้โดยตัวควบคุมความปลอดภัยของ GuardLogix 5580 Rockwell Automation แสดงรายการ 1756-L8SP ในกลุ่มตัวควบคุมความปลอดภัยของ GuardLogix 5580 และระบุอุปกรณ์ตามรหัสผลิตภัณฑ์ 176 ในข้อมูลตัวควบคุม Studio 5000 :contentReference[oaicite:1]{index=1}
สำหรับนักออกแบบระบบอุตสาหกรรม ข้อได้เปรียบเชิงปฏิบัติคือสถาปัตยกรรม: การควบคุมที่เกี่ยวข้องกับความปลอดภัยสามารถรวมเข้ากับสภาพแวดล้อมอัตโนมัติที่ใช้ ControlLogix แทนที่จะต้องใช้แพลตฟอร์มควบคุมที่แยกจากกันโดยสิ้นเชิงสำหรับทุกฟังก์ชันด้านความปลอดภัย
สถาปัตยกรรมนี้สามารถรองรับการใช้งานที่เกี่ยวข้องกับการป้องกันเครื่องจักร ฟังก์ชันการหยุดฉุกเฉิน การประสานความปลอดภัย การเคลื่อนไหวที่ปลอดภัย การป้องกันกระบวนการ และงานควบคุมอื่น ๆ ที่เกี่ยวข้องกับความปลอดภัย ทั้งนี้ขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์ ความสามารถด้านความปลอดภัยที่แท้จริงนั้นขึ้นอยู่กับการกำหนดค่าที่ได้รับการรับรองโดยสมบูรณ์ รวมถึงการรวมตัวควบคุม เฟิร์มแวร์ I/O ด้านความปลอดภัย การออกแบบแอปพลิเคชัน และมาตรฐานที่บังคับใช้
ข้อควรพิจารณาที่สำคัญที่สุดประการหนึ่งคือการทำความเข้าใจว่า 1756-L8SP ไม่ได้มาแทนที่คอนโทรลเลอร์ GuardLogix หลัก ได้รับการออกแบบมาเพื่อทำงานร่วมกับตัวควบคุมความปลอดภัยของ GuardLogix 5580 ที่เข้ากันได้
ตระกูลคอนโทรลเลอร์หลักที่เข้ากันได้ ได้แก่ รุ่นต่างๆ เช่น 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES และ 1756-L85ES เอกสารปัจจุบันของ Rockwell Automation ระบุรุ่นเหล่านี้เป็นตัวควบคุม GuardLogix 5580 และแยกระบุ 1756-L8SP เป็นตัวควบคุมความปลอดภัยภายในสถาปัตยกรรมเดียวกัน :contentReference[oaicite:2]{index=2}
รันแอปพลิเคชัน GuardLogix และประสานงานการทำงานของระบบ
จัดเตรียมบทบาทคู่ค้าด้านความปลอดภัยภายในสถาปัตยกรรมตัวควบคุม
เชื่อมต่ออุปกรณ์ความปลอดภัยภาคสนามและฟังก์ชันความปลอดภัยของเครื่องจักร
สำหรับโครงการที่มีความสำคัญด้านความปลอดภัย วิศวกรควรตรวจสอบการรวมตัวควบคุมและการแก้ไขเฟิร์มแวร์ที่แน่นอนกับเอกสารทางเทคนิคและการรับรองด้านความปลอดภัยของ Rockwell Automation ที่เกี่ยวข้องเสมอ ข้อมูลทางเทคนิคที่เผยแพร่ของ Rockwell ระบุว่าความสามารถด้านความปลอดภัยในการทำงานบางอย่างขึ้นอยู่กับการแก้ไขเฟิร์มแวร์และการกำหนดค่าระบบที่ระบุ :contentReference[oaicite:3]{index=3}
ข้อกำหนดทางเทคนิคมีความสำคัญในการวางแผนการเปลี่ยน ประเมินสภาพของตู้ หรือการตรวจสอบว่าการติดตั้งที่มีอยู่สามารถรองรับโมดูลได้หรือไม่ ข้อมูลอ้างอิงทางเทคนิคที่มีอยู่ระบุว่า 1756-L8SP เป็น Safety Partner Controller แบบเปิดที่ติดตั้งกับแชสซี
| พารามิเตอร์ | ข้อมูล 1756-L8SP |
|---|---|
| กลุ่มผลิตภัณฑ์ | ControlLogix / การ์ด Logix 5580 |
| ประเภทสินค้า | ผู้ควบคุมพันธมิตรด้านความปลอดภัย |
| การติดตั้ง | แชสซี ControlLogix |
| สิ่งที่แนบมา | แบบเปิด |
| งวดปัจจุบัน | 5 mA ที่ 1.2 VDC; ประมาณ 1.2 A ที่ 5.1 VDC |
| อุณหภูมิในการทำงาน | สูงถึง -25 ถึง 70 °C ขึ้นอยู่กับการกำหนดค่าที่ระบุ |
| อุณหภูมิในการจัดเก็บ | ประมาณ -40 ถึง 85 °C |
| ความชื้นสัมพัทธ์ | มากถึง 95% ไม่มีการควบแน่น |
| พอร์ตเครือข่าย | ไม่มีพอร์ตเครือข่ายแบบฝัง |
ข้อมูลจำเพาะของผู้จัดจำหน่ายที่เผยแพร่จะรายงานตัวเลขมาตรฐานด้านพลังงานและสิ่งแวดล้อมข้างต้น ในขณะที่เอกสารของ Rockwell Automation ควรยังคงเป็นข้อมูลอ้างอิงสำหรับข้อกำหนดในการติดตั้งและการรับรองที่แน่นอนของแอปพลิเคชันด้านความปลอดภัย :contentReference[oaicite:4]{index=4}
1756-L8SP มีความเกี่ยวข้องในทุกที่ที่ใช้สถาปัตยกรรมความปลอดภัยของ GuardLogix 5580 เพื่อรวมการควบคุมความปลอดภัยเข้ากับระบบอัตโนมัติทางอุตสาหกรรมขนาดใหญ่ สภาพแวดล้อมทั่วไปอาจรวมถึงการผลิต การสร้างเครื่องจักร การจัดการวัสดุ การผลิตยานยนต์ บรรจุภัณฑ์ และการติดตั้งที่เกี่ยวข้องกับกระบวนการ
ตัวโมดูลเองไม่ได้กำหนดฟังก์ชันด้านความปลอดภัย แต่กลับเป็นส่วนหนึ่งของระบบความปลอดภัยที่สมบูรณ์ซึ่งอาจรวมถึงอุปกรณ์ป้อนข้อมูลด้านความปลอดภัย อุปกรณ์ส่งออกด้านความปลอดภัย ไดรฟ์ มอเตอร์ อุปกรณ์รักษาความปลอดภัย อุปกรณ์หยุดฉุกเฉิน และตรรกะด้านความปลอดภัยเฉพาะการใช้งาน
การติดตั้งที่ถูกต้องเริ่มต้นด้วยความเข้ากันได้ของระบบ แทนที่จะเพียงแค่ใส่โมดูลลงในช่องที่มีอยู่ ก่อนการเปลี่ยนหรือทดสอบการใช้งาน วิศวกรควรตรวจสอบแชสซี ตัวควบคุม GuardLogix หลัก การแก้ไขเฟิร์มแวร์ การกำหนดค่าโครงการ และเอกสารที่เกี่ยวข้องกับความปลอดภัย
ไม่ควรเลือกโมดูลทดแทนเพียงอย่างเดียว เนื่องจากหมายเลขแค็ตตาล็อกมีลักษณะคล้ายกัน GuardLogix, ControlLogix และคอนโทรลเลอร์รุ่นก่อนหน้าสามารถมีฮาร์ดแวร์ที่ดูคล้ายกันแต่มีบทบาทการทำงานที่แตกต่างกัน
เมื่อระบบ GuardLogix รายงานปัญหาที่เกี่ยวข้องกับพันธมิตรด้านความปลอดภัย เจ้าหน้าที่บำรุงรักษาควรตรวจสอบก่อนว่าปัญหาเกี่ยวข้องกับฮาร์ดแวร์ การกำหนดค่า เฟิร์มแวร์ การสื่อสารของแชสซี หรือระบบความปลอดภัยที่กว้างขึ้นหรือไม่
| สภาพที่สังเกตได้ | รายการที่ต้องตรวจสอบ |
|---|---|
| ความผิดของผู้ควบคุมหรือหุ้นส่วน | สถานะของตัวควบคุม การวินิจฉัยโมดูล ความเข้ากันได้ของเฟิร์มแวร์ และการกำหนดค่าโปรเจ็กต์ |
| สถานะความปลอดภัยที่ไม่คาดคิด | I/O ด้านความปลอดภัย ตรรกะของแอปพลิเคชัน อุปกรณ์ภาคสนาม และการวินิจฉัยงานด้านความปลอดภัย |
| ไม่รู้จักโมดูล | ที่นั่งแชสซี ข้อมูลประจำตัวของฮาร์ดแวร์ ความเข้ากันได้ของการแก้ไข และการกำหนดค่า |
| ระบบล้มเหลวหลังจากเปลี่ยนใหม่ | หมายเลขแค็ตตาล็อก เฟิร์มแวร์ การปรับปรุงโครงการ การจับคู่คอนโทรลเลอร์ และการตรวจสอบความปลอดภัยที่ถูกต้อง |
ทีมบำรุงรักษาควรบันทึกข้อมูลระบุตัวตนของฮาร์ดแวร์ดั้งเดิมและการแก้ไขตัวควบคุมก่อนที่จะเปลี่ยนโมดูล ขั้นตอนง่ายๆ นี้สามารถลดความล่าช้าในการทดสอบเดินเครื่องได้อย่างมาก โดยเฉพาะอย่างยิ่งในระบบการผลิตแบบเก่าซึ่งเอกสารประกอบโครงการต้นฉบับอาจไม่สมบูรณ์
การจัดหาตัวควบคุมทางอุตสาหกรรมแตกต่างจากการซื้อผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคทั่วไป ผู้ซื้อจำเป็นต้องพิจารณาหมายเลขชิ้นส่วน สภาพฮาร์ดแวร์ ข้อมูลการแก้ไข ความพร้อมใช้งาน เอกสารประกอบ เงื่อนไขการรับประกัน และความเข้ากันได้ของแอปพลิเคชัน
สำหรับ Allen-Bradley 1756-L8SP ผู้ซื้อควรยืนยันข้อมูลต่อไปนี้เป็นอย่างน้อยก่อนทำการสั่งซื้อ:
บริษัท โฟลตติ้งไลท์ ออโตเมชั่น เทรด จำกัด สามารถสนับสนุนผู้ซื้อระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการความช่วยเหลือในการระบุส่วนประกอบของระบบอัตโนมัติและการจัดหาอุปกรณ์ทดแทน เมื่อขอใบเสนอราคา การระบุหมายเลขแค็ตตาล็อกที่สมบูรณ์และข้อมูลป้ายชื่อที่มีอยู่จะช่วยลดการสื่อสารที่ไม่จำเป็น และปรับปรุงความแม่นยำในการระบุชิ้นส่วนได้
ไม่ 1756-L8SP คือ Safety Partner Controller ที่ใช้ภายในสถาปัตยกรรมความปลอดภัยของ GuardLogix 5580 ไม่ควรถือเป็นโปรเซสเซอร์ ControlLogix ที่ใช้งานทั่วไปแบบสแตนด์อโลน Rockwell Automation แสดงรายการดังกล่าวในกลุ่มตัวควบคุมความปลอดภัยของ GuardLogix 5580 :contentReference[oaicite:6]{index=6}
1756-L8SP ได้รับการออกแบบมาเพื่อทำงานร่วมกับตัวควบคุมความปลอดภัยหลัก GuardLogix 5580 ที่เข้ากันได้ รวมถึงสมาชิกของตระกูล 1756-L81ES จนถึงตระกูล 1756-L85ES ความเข้ากันได้ที่แน่นอนควรได้รับการตรวจสอบกับเอกสาร Rockwell Automation ปัจจุบันและการแก้ไขเฟิร์มแวร์ที่ติดตั้ง :contentReference[oaicite:7]{index=7}
ข้อมูลจำเพาะของผลิตภัณฑ์ที่มีอยู่ระบุว่า 1756-L8SP ไม่มีพอร์ตเครือข่ายแบบฝัง บทบาทของมันคือในฐานะพันธมิตรด้านความปลอดภัยภายในแชสซี ControlLogix แทนที่จะเป็นตัวควบคุมเครือข่ายแบบสแตนด์อโลน :contentReference[oaicite:8]{index=8}
ระบบ GuardLogix 5580 ได้รับการกำหนดค่าและตั้งโปรแกรมโดยใช้ Studio 5000 Logix Designer ควรตรวจสอบเวอร์ชันซอฟต์แวร์และข้อกำหนดความเข้ากันได้โดยเทียบกับเฟิร์มแวร์ตัวควบคุมและข้อกำหนดของโปรเจ็กต์
การเปลี่ยนฮาร์ดแวร์ไม่ควรถือเป็นขั้นตอน Plug-and-Play ง่ายๆ สำหรับการใช้งานด้านความปลอดภัย ควรตรวจสอบการเปลี่ยนทดแทนโดยเทียบกับคอนโทรลเลอร์ เฟิร์มแวร์ การกำหนดค่าโปรเจ็กต์ ข้อกำหนดด้านความปลอดภัย และขั้นตอนการทดสอบการใช้งานที่มีอยู่
เอกสารทางเทคนิคของ Rockwell Automation ระบุว่าการกำหนดค่า GuardLogix 5580 ที่ระบุโดยใช้ 1756-L8SP สามารถรองรับความสามารถได้สูงสุดถึง SIL 3 และ Category 4 / Performance Level e ภายใต้เงื่อนไขที่บังคับใช้ การรับรองจะขึ้นอยู่กับระบบทั้งหมด เฟิร์มแวร์ สถาปัตยกรรม และการใช้งานที่ระบุ แทนที่จะขึ้นอยู่กับ 1756-L8SP เพียงอย่างเดียว :contentReference[oaicite:9]{index=9}
อัลเลน-แบรดลีย์ 1756-L8SP ดำรงตำแหน่งพิเศษในแพลตฟอร์ม GuardLogix 5580 แทนที่จะทำหน้าที่เป็น PLC อิสระ แต่กลับทำงานเป็นพันธมิตรด้านความปลอดภัยภายในสถาปัตยกรรม GuardLogix ที่เข้ากันได้ โดยช่วยสร้างโครงสร้างการประมวลผลที่จำเป็นสำหรับการใช้งานด้านความปลอดภัยที่มีความสมบูรณ์สูง
สำหรับวิศวกร ข้อควรพิจารณาที่สำคัญที่สุดคือความเข้ากันได้ของระบบ การจับคู่ตัวควบคุม เฟิร์มแวร์ ข้อกำหนดของแชสซี การออกแบบแอปพลิเคชันด้านความปลอดภัย และการตรวจสอบ สำหรับทีมจัดซื้อ การตรวจสอบหมายเลขชิ้นส่วน สภาพผลิตภัณฑ์ การตรวจสอบย้อนกลับ การรับประกัน และการจัดส่งให้ถูกต้องก็มีความสำคัญไม่แพ้กัน
ความเข้าใจที่ชัดเจนเกี่ยวกับ 1756-L8SP สามารถช่วยลดการเปลี่ยนที่ไม่ถูกต้อง ลดระยะเวลาการแก้ไขปัญหา และทำให้การบำรุงรักษาระบบอัตโนมัติทางอุตสาหกรรมสามารถคาดการณ์ได้มากขึ้น ไม่ว่าคุณกำลังวางแผนการติดตั้ง GuardLogix ใหม่หรือจัดหาชิ้นส่วนทดแทนสำหรับสายการผลิตที่มีอยู่ การระบุผลิตภัณฑ์ที่ถูกต้องควรมาก่อนการซื้อและทดสอบการใช้งานเสมอ
