บมจ.อัลเลน-แบรดลีย์ระบบมีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรมเนื่องจากมีการควบคุมเครื่องจักรที่เชื่อถือได้ การตั้งโปรแกรมที่ยืดหยุ่น ความสามารถในการสื่อสารที่แข็งแกร่ง และสถาปัตยกรรมที่ปรับขนาดได้ คู่มือนี้จะอธิบายวิธีการทำงานของ Allen-Bradley PLC ตำแหน่งที่ใช้งาน วิธีเลือกแพลตฟอร์มที่เหมาะสม ปัญหาการรวมระบบทั่วไปที่มีลักษณะอย่างไร และวิธีการสร้างระบบควบคุมที่เชื่อถือได้มากขึ้นสำหรับสภาพแวดล้อมการผลิตสมัยใหม่
บมจ.อัลเลน-แบรดลีย์ คือตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ที่ใช้ในการตรวจสอบอินพุต รันโปรแกรมควบคุม และใช้งานเอาต์พุตในอุปกรณ์อุตสาหกรรมและกระบวนการอัตโนมัติ Allen-Bradley เป็นแบรนด์ระบบอัตโนมัติที่มีชื่อเสียงที่เกี่ยวข้องกับ Rockwell Automation และกลุ่มผลิตภัณฑ์ PLC ครอบคลุมการใช้งานตั้งแต่เครื่องจักรเดี่ยวขนาดกะทัดรัดไปจนถึงระบบการผลิตขนาดใหญ่
PLC เข้ามาแทนที่หรือลดความจำเป็นในการควบคุมรีเลย์แบบมีสายที่ซับซ้อน แทนที่จะเปลี่ยนการเดินสายไฟจำนวนมากเมื่อจำเป็นต้องแก้ไขลำดับเครื่องจักร วิศวกรสามารถเปลี่ยนตรรกะการควบคุมในซอฟต์แวร์ได้ ทำให้ระบบอัตโนมัติที่ใช้ PLC ปรับตัวได้ง่ายขึ้นตามความต้องการในการผลิตที่เปลี่ยนแปลง
PLC ทั่วไปรับสัญญาณจากอุปกรณ์ต่างๆ เช่น เซ็นเซอร์ ปุ่มกด ตัวเข้ารหัส สวิตช์แรงดัน เครื่องมือวัดอุณหภูมิ และอุปกรณ์ที่เกี่ยวข้องกับความปลอดภัย ตัวควบคุมจะประมวลผลสัญญาณเหล่านี้ตามลอจิกที่ตั้งโปรแกรมไว้ จากนั้นจะส่งคำสั่งไปยังเอาต์พุต เช่น มอเตอร์ วาล์ว คอนแทคเตอร์ แอคชูเอเตอร์ และอุปกรณ์บ่งชี้
สภาพแวดล้อมทางอุตสาหกรรมต้องการอุปกรณ์ที่สามารถทำงานได้อย่างต่อเนื่องภายใต้สภาวะที่เรียกร้อง การหยุดชะงักของการผลิตอาจนำไปสู่การสูญเสียผลผลิต กำหนดการส่งมอบที่ล่าช้า การสิ้นเปลืองวัสดุ และการแก้ไขปัญหาที่มีราคาแพง ด้วยเหตุนี้ การเลือกคอนโทรลเลอร์จึงควรพิจารณาให้มากกว่าราคาซื้อเริ่มแรก
แพลตฟอร์ม Allen-Bradley PLC มักถูกเลือกสำหรับโครงการที่ความเข้ากันได้กับโครงสร้างพื้นฐานระบบอัตโนมัติที่มีอยู่ เครื่องมือการเขียนโปรแกรม เครือข่ายอุตสาหกรรม ความสามารถในการปรับขนาด และการสนับสนุนระยะยาวเป็นสิ่งสำคัญ
แม้ว่าการออกแบบระบบจะแตกต่างกันไป แต่วงจรการทำงานของ PLC ขั้นพื้นฐานนั้นตรงไปตรงมา คอนโทรลเลอร์จะอ่านข้อมูลอินพุต รันตรรกะที่ตั้งโปรแกรมไว้ และอัพเดตเอาต์พุต กระบวนการนี้จะเกิดขึ้นซ้ำอย่างต่อเนื่องในขณะที่คอนโทรลเลอร์ทำงาน
อินพุต
เซ็นเซอร์และสวิตช์ภาคสนามให้ข้อมูลสถานะของเครื่องจักร
ตรรกะ
โปรเซสเซอร์จะประเมินคำสั่งที่ตั้งโปรแกรมไว้
เอาท์พุต
ตัวควบคุมจะสั่งการแอคทูเอเตอร์ มอเตอร์ วาล์ว หรืออุปกรณ์อื่นๆ
การสื่อสาร
สามารถแลกเปลี่ยนข้อมูลกับ HMI ไดรฟ์ เครือข่าย และระบบกำกับดูแลได้
สถาปัตยกรรมนี้ช่วยให้วิศวกรสามารถสร้างลำดับอัตโนมัติที่ตอบสนองต่อสภาวะแบบเรียลไทม์ ตัวอย่างเช่น ระบบสายพานลำเลียงสามารถตรวจจับผลิตภัณฑ์ ยืนยันตำแหน่ง เปิดใช้งานมอเตอร์ สื่อสารสถานะไปยัง HMI และหยุดสายการผลิตหากตรวจพบสภาพที่ผิดปกติ
ข้อผิดพลาดในการซื้อทั่วไปประการหนึ่งคือการเลือกคอนโทรลเลอร์เพียงเพราะมีชื่อแบรนด์ที่คุ้นเคย Allen-Bradley นำเสนอตระกูลคอนโทรลเลอร์หลายตระกูล และตัวเลือกที่ถูกต้องขึ้นอยู่กับข้อกำหนด I/O ความต้องการในการประมวลผล ข้อกำหนดการเคลื่อนไหว เครือข่าย การติดตั้งทางกายภาพ และการขยายในอนาคต
| ตระกูล PLC / แพลตฟอร์ม | บทบาททั่วไป | การพิจารณาที่สำคัญ |
|---|---|---|
| ไมโคร800 | เครื่องจักรขนาดกะทัดรัดและระบบอัตโนมัติขนาดเล็ก | ขนาดกะทัดรัด ต้นทุน I/O และข้อกำหนดด้านการสื่อสาร |

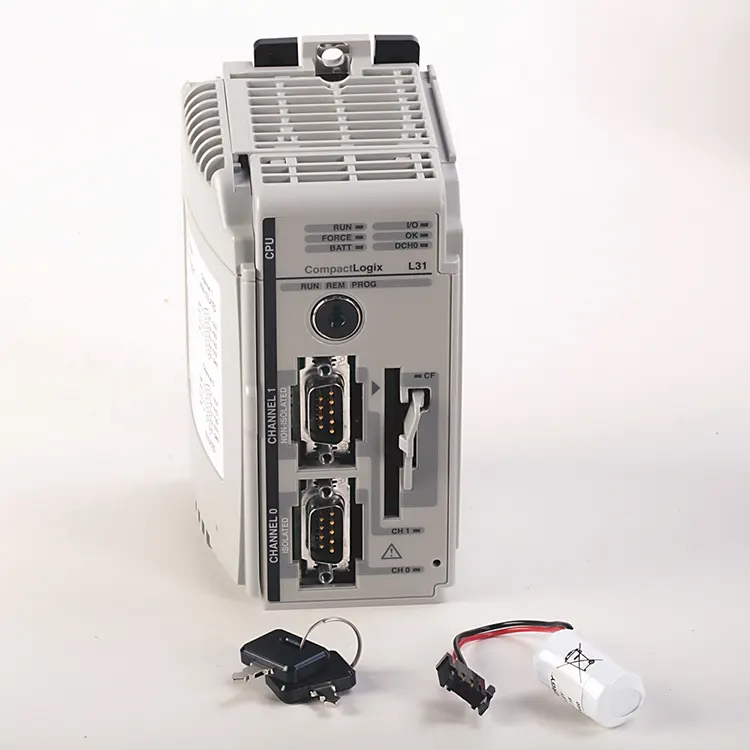

| CompactLogix | ระบบอัตโนมัติระดับเครื่องจักรและระดับกลาง | ประสิทธิภาพ การขยายโมดูลาร์ และสถาปัตยกรรมเครือข่าย |
| คอนโทรลโลจิกซ์ | ระบบควบคุมขนาดใหญ่และซับซ้อน | ความจุของระบบสูง ความซ้ำซ้อน และการบูรณาการขั้นสูง |
| แพลตฟอร์มแบบเดิม | เครื่องจักรที่ติดตั้งอยู่ | อะไหล่ ความเข้ากันได้ของซอฟต์แวร์ และการวางแผนการย้ายข้อมูล |
ควรเลือกตัวควบคุมที่แน่นอนจากข้อกำหนดทางเทคนิคในปัจจุบันและสภาพแวดล้อมของโครงการเฉพาะ แทนที่จะเลือกจากการจัดอันดับผลิตภัณฑ์ทั่วไป
การเลือก PLC ที่ถูกต้องจะเริ่มต้นจากเครื่องจักร ไม่ใช่แค็ตตาล็อก รายการความต้องการที่กำหนดไว้อย่างดีสามารถป้องกันการใช้จ่ายเกินขนาด มีขนาดเล็กเกินไป และอัปเกรดได้ยากในภายหลัง
ระบบ PLC Allen-Bradley สามารถใช้ได้กับสภาพแวดล้อมการผลิตและกระบวนการต่างๆ บทบาทของพวกเขาขึ้นอยู่กับสถาปัตยกรรมอุปกรณ์และข้อกำหนดในการควบคุม
การติดตั้งคอนโทรลเลอร์เป็นเพียงส่วนหนึ่งของโปรเจ็กต์ระบบอัตโนมัติเท่านั้น ปัญหาในการทดสอบการทำงานหลายอย่างเกิดขึ้นที่ขอบเขตระหว่าง PLC และอุปกรณ์อื่นๆ
ปัญหาทั่วไป ได้แก่ การกำหนดที่อยู่ I/O ที่ไม่ถูกต้อง การตั้งค่าการสื่อสารที่ไม่ตรงกัน การกำหนดค่าอุปกรณ์ที่เข้ากันไม่ได้ ประเภทข้อมูลที่ไม่ถูกต้อง การวางแผนเครือข่ายไม่เพียงพอ และการเดินสายที่จัดทำเป็นเอกสารไม่ดี เครื่องจักรอาจมี PLC ที่ทำงานได้อย่างสมบูรณ์แต่ยังคงมีการทำงานที่ไม่น่าเชื่อถือ เนื่องจากระบบโดยรอบไม่ได้ได้รับการออกแบบทางวิศวกรรมอย่างสม่ำเสมอ
กระบวนการบูรณาการในทางปฏิบัติควรประกอบด้วยรายการ I/O แบบไฟฟ้า สถาปัตยกรรมเครือข่าย แผนการกำหนดที่อยู่อุปกรณ์ การสำรองข้อมูลซอฟต์แวร์ ขั้นตอนการทดสอบ และเอกสารการทดสอบการใช้งานที่ชัดเจน
แม้แต่ระบบ PLC ที่ได้รับการออกแบบมาอย่างดีก็ยังต้องมีการบำรุงรักษาที่เหมาะสม เมื่อสายการผลิตหยุดทำงาน วิธีแก้ปัญหาที่เร็วที่สุดไม่ใช่การเปลี่ยน PLC เสมอไป วิศวกรควรระบุก่อนว่าปัญหามีต้นกำเนิดมาจากกำลังไฟฟ้า การเดินสายไฟ อุปกรณ์ I/O การสื่อสาร การตั้งโปรแกรม หรือตัวควบคุมเอง
ลำดับการแก้ไขปัญหาที่เป็นประโยชน์คือ:
การบำรุงรักษาเชิงป้องกันควรรวมถึงการตรวจสอบตู้ การตรวจสอบสภาพแวดล้อม การตรวจสอบการสำรองข้อมูล การอัปเดตเอกสาร และการวางแผนชิ้นส่วนอะไหล่ สำหรับอุปกรณ์การผลิตที่สำคัญ การมีขั้นตอนการกู้คืนที่ชัดเจนสามารถลดการหยุดทำงานลงได้อย่างมาก
| ความต้องการของโครงการ | ทิศทางที่แนะนำ | คำถามหลัก |
|---|---|---|
| เครื่องเดี่ยวขนาดเล็ก | แพลตฟอร์มคอนโทรลเลอร์ขนาดกะทัดรัด | ต้องใช้จุด I/O และอุปกรณ์สื่อสารจำนวนเท่าใด |
| ระบบเครื่องปลูก | สถาปัตยกรรมช่วงกลางแบบโมดูลาร์ | จะต้องขยายส่วนใดในภายหลัง? |
| ระบบการผลิตขนาดใหญ่ | สถาปัตยกรรมคอนโทรลเลอร์ความจุสูง | ข้อกำหนดด้านประสิทธิภาพ ความซ้ำซ้อน และการบูรณาการมีอะไรบ้าง |
| เครื่องเดิมที่มีอยู่ | กลยุทธ์การย้ายถิ่นหรือทดแทน | อะไรจะคงอยู่ได้ และอะไรต้องเปลี่ยน? |
ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่เชื่อมโยงการควบคุมระดับเครื่องจักรกับข้อมูลการผลิต การสร้างภาพ การวินิจฉัยระยะไกล และระบบการผลิตระดับสูงขึ้นมากขึ้นเรื่อยๆ สิ่งนี้ไม่ได้ขจัดบทบาทของ PLC แต่กลับกลายเป็นว่า PLC กลายเป็นองค์ประกอบสำคัญอย่างหนึ่งภายในสถาปัตยกรรมระบบอัตโนมัติที่เชื่อมต่อกันมากขึ้น
ดังนั้นโครงการที่พร้อมสำหรับอนาคตจึงควรพิจารณาไม่เพียงแต่ลำดับเครื่องจักรในปัจจุบันเท่านั้น แต่ยังรวมถึงวิธีการรวบรวมข้อมูลการปฏิบัติงาน วิธีการสื่อสารของอุปกรณ์ วิธีการบำรุงรักษาซอฟต์แวร์ และวิธีบูรณาการสินทรัพย์ระบบอัตโนมัติเพิ่มเติม
ความปลอดภัยทางไซเบอร์ การแบ่งส่วนเครือข่าย การจัดการการเข้าถึง การสำรองข้อมูลที่เชื่อถือได้ และการเปลี่ยนแปลงซอฟต์แวร์ควบคุม มีความสำคัญมากขึ้นเช่นกัน เนื่องจากระบบควบคุมทางอุตสาหกรรมมีการเชื่อมต่อกันมากขึ้น
บมจ.อัลเลน-แบรดลีย์ ใช้ทำอะไร?
ใช้เพื่อควบคุมเครื่องจักรอัตโนมัติและกระบวนการทางอุตสาหกรรมโดยรับอินพุตภาคสนาม ดำเนินการตรรกะที่ตั้งโปรแกรมไว้ และควบคุมเอาต์พุต เช่น มอเตอร์ วาล์ว แอคชูเอเตอร์ และอุปกรณ์อื่นๆ
Allen-Bradley เหมาะสำหรับเครื่องจักรขนาดเล็กหรือไม่?
ใช่. กลุ่มผลิตภัณฑ์ Allen-Bradley ประกอบด้วยแพลตฟอร์มคอนโทรลเลอร์ขนาดกะทัดรัดที่ออกแบบมาสำหรับแอปพลิเคชันระบบอัตโนมัติขนาดเล็ก รวมถึงแพลตฟอร์มขนาดใหญ่สำหรับระบบที่ซับซ้อนมากขึ้น
ฉันควรเลือก Allen-Bradley PLC อย่างไร
เริ่มต้นด้วยการนับ I/O ข้อกำหนดในการประมวลผล ความต้องการในการสื่อสาร ขนาดเครื่อง สภาพแวดล้อม ข้อกำหนดซอฟต์แวร์ แผนการขยาย และความเข้ากันได้กับอุปกรณ์ที่มีอยู่
บมจ.อัลเลน-แบรดลีย์ สามารถสื่อสารกับ HMI ได้หรือไม่
ใช่. ระบบอัตโนมัติที่ใช้ PLC สามารถสื่อสารกับอินเทอร์เฟซของผู้ปฏิบัติงานผ่านสถาปัตยกรรมการสื่อสารทางอุตสาหกรรมที่เหมาะสมและการกำหนดค่าที่เข้ากันได้
อะไรคือข้อผิดพลาดที่ใหญ่ที่สุดเมื่อเปลี่ยน PLC เก่า?
การเปลี่ยนคอนโทรลเลอร์โดยไม่บันทึก I/O ที่มีอยู่ พฤติกรรมของโปรแกรม การเชื่อมต่อเครือข่าย ลำดับเครื่อง และอุปกรณ์ต่อพ่วงที่มีอยู่อย่างครบถ้วน สามารถสร้างปัญหาในการทดสอบการทำงานที่ไม่คาดคิดได้
เวลาหยุดทำงานของ PLC จะลดลงได้อย่างไร?
เอกสารที่เชื่อถือได้ การสำรองข้อมูลซอฟต์แวร์ที่ได้รับการตรวจสอบ การบำรุงรักษาเชิงป้องกัน การวางแผนชิ้นส่วนอะไหล่ การวินิจฉัยที่เหมาะสม และเจ้าหน้าที่บำรุงรักษาที่ได้รับการฝึกอบรม ล้วนสามารถปรับปรุงเวลาการกู้คืนเมื่อเกิดข้อผิดพลาดได้
PLC ที่ทรงพลังที่สุดจะให้ทางออกที่ดีที่สุดเสมอหรือไม่?
ไม่ ตัวควบคุมที่ดีที่สุดคือตัวควบคุมที่ตรงกับการใช้งานจริง การเพิ่มขนาดมากเกินไปอาจเพิ่มต้นทุนที่ไม่จำเป็น ในขณะที่การลดขนาดอาจจำกัดประสิทธิภาพและการขยายในอนาคต
เทคโนโลยี Allen-Bradley PLC สามารถวางรากฐานที่แข็งแกร่งสำหรับการควบคุมเครื่องจักรและระบบอัตโนมัติทางอุตสาหกรรม เมื่อตัวควบคุม, I/O, สถาปัตยกรรมการสื่อสาร, ซอฟต์แวร์ และอุปกรณ์โดยรอบได้รับการจับคู่อย่างถูกต้องกับการใช้งาน
แนวทางที่มีประสิทธิภาพมากที่สุดคือเริ่มจากความต้องการในการผลิตของลูกค้า แทนที่จะเลือก PLC ตามชื่อรุ่นเพียงอย่างเดียว การทำความเข้าใจจำนวนจุด I/O ประสิทธิภาพการประมวลผลที่ต้องการ สถาปัตยกรรมเครือข่าย สภาพแวดล้อม ความคาดหวังในการบำรุงรักษา และแผนการขยายในอนาคต จะช่วยสร้างระบบควบคุมที่ใช้งานได้จริงและเชื่อถือได้
